Что включает ультразвуковой контроль резервуаров и какие задачи он решает?
Ультразвуковой контроль резервуаров представляет собой комплекс инструментальных измерений, направленных на оценку фактического состояния металла, сварных соединений и конструктивных элементов емкости без разрушения объекта. В ходе обследования специалисты выполняют контроль сосудов, стенок, днища, кровли, патрубков, люков, усиливающих накладок и других участков, подверженных коррозии, эрозионному износу, расслоениям и локальному уменьшению толщины. Основной задачей является определение минимальной толщины металла и сопоставление результатов измерений с проектными данными, требованиями нормативной документации и условиями безопасной эксплуатации.
Работы могут включать:
1. Визуальный осмотр доступных поверхностей и подготовку зон контроля.
2. Разметку точек измерения и формирование сетки измерений.
3. Определение толщины листов стенки, днища, кровли и элементов обвязки.
4. Проверку зон около сварных соединений, патрубков, опор и мест изменения геометрии.
5. Выявление участков с повышенной коррозией, локальными язвами, кавернами и признаками расслоения.
6. Оформление протокола результатов, схемы расположения точек и технического заключения.
Ультразвуковой метод позволяет проводить натурные измерения без вырезки образцов и без существенного вмешательства в конструкцию. При необходимости обследование объединяют с другими направлениями технической диагностики, включая контроль металлоконструкций, контроль котлов, визуально измерительный контроль и проверку сварных соединений. Итогом становится объективная оценка состояния резервуара, определение зон риска, расчет остаточного ресурса и рекомендации по ремонту, усилению либо дальнейшей эксплуатации. Стоимость отдельных измерений может составлять от 15534 руб/м² и зависит от площади, доступности поверхностей, количества точек и сложности технического задания.
Как проводится измерение толщины стенок и днища резервуара ультразвуковым методом?

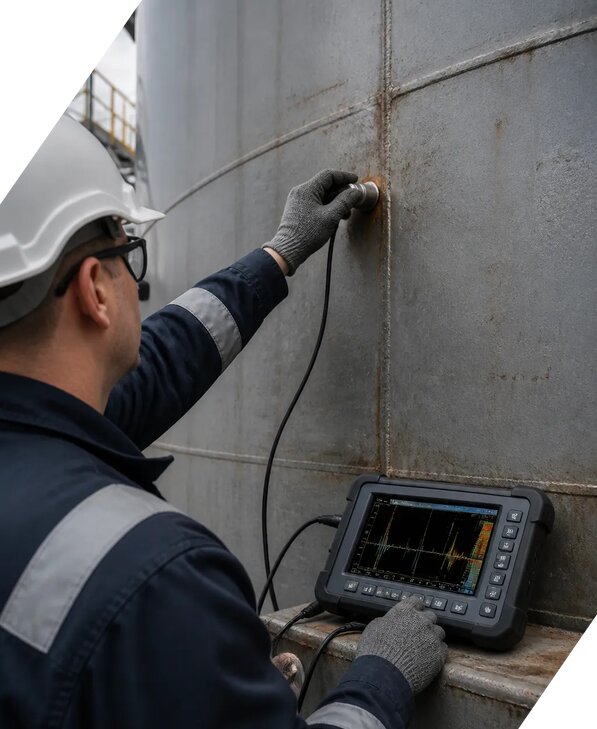

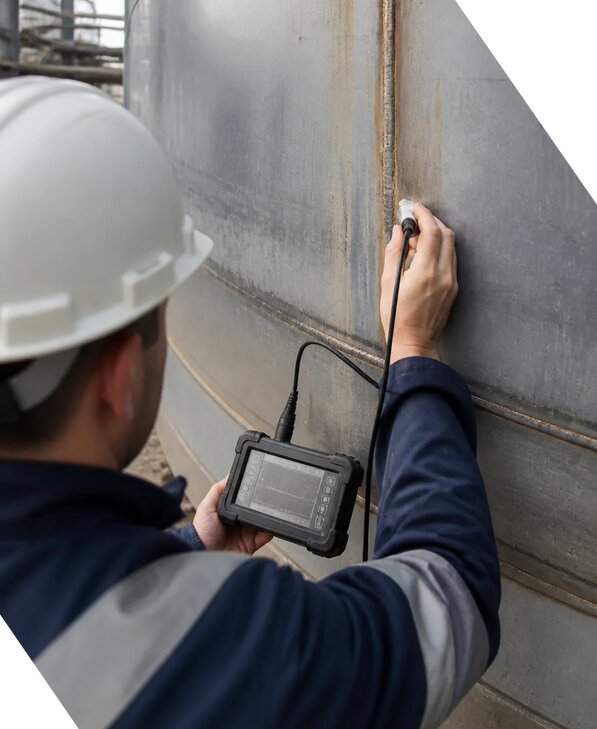

Измерение толщины выполняется с применением ультразвукового толщиномера и другого измерительного оборудования, прошедшего необходимую проверку и подготовку к работе. Перед началом специалисты изучают техническое задание, паспорт резервуара, монтажные и ремонтные документы, сведения о рабочей среде, предыдущие акты обследований и имеющиеся данные о коррозионном износе. Это позволяет определить потенциально опасные зоны и составить методику проведения работ.
На поверхности резервуара очищают места установки преобразователя от загрязнений, рыхлой ржавчины, старого покрытия или отслаивающихся наслоений. Затем формируется сетка измерений. Количество точек зависит от диаметра и высоты емкости, типа металла, возраста конструкции, условий эксплуатации и результатов предварительного осмотра. Отдельно измеряются стенка по поясам, контроль днища резервуара, кровля, зоны около сварных швов, нижние участки, места скопления влаги и области под воздействием технологической среды. Для каждого участка фиксируются координаты, фактическая толщина и характер выявленного износа.
При контроле учитываются основной металл, зона термического влияния и прилегающие области сварных соединений. Если поверхность имеет защитное покрытие, специалист определяет возможность измерений через него либо выполняет локальную подготовку металла. Погрешность измерений зависит от состояния поверхности, настройки прибора, акустических свойств материала, температуры и квалификации оператора, поэтому оборудование предварительно настраивается по образцам или контрольным мерам толщины. После завершения работ данные переносятся в ведомость и на схему резервуара, где формируется карта коррозии. Такой подход позволяет увидеть не только средние значения, но и наиболее слабые места, в которых минимальная толщина может существенно отличаться от общего состояния конструкции.
Какие дефекты можно выявить при ультразвуковом контроле резервуаров?
Ультразвуковой контроль позволяет обнаруживать и оценивать дефекты, которые не всегда заметны при обычном визуальном осмотре. В первую очередь метод применяется для определения уменьшения толщины металла вследствие равномерной и локальной коррозии. Измерения показывают, насколько фактическое сечение стенки, днища или кровли отличается от первоначального и расчетного значения. По совокупности точек специалисты определяют направление развития повреждений, выделяют участки интенсивного износа и составляют карту коррозии.
Кроме коррозионного истончения, при соответствующей методике и применении подходящих преобразователей возможно выявление внутренних несплошностей металла, расслоений, отдельных зон непровара и других нарушений в области сварных соединений. Особое внимание уделяется зоне термического влияния, поскольку изменение структуры металла рядом со швом может способствовать появлению трещин и снижению прочности. Для полноценной проверки сварных швов ультразвуковой контроль может сочетаться с капиллярным, магнитопорошковым, радиографическим или визуально измерительным контролем.
В процессе обследования могут быть зафиксированы:
1. Равномерное уменьшение толщины листов по высоте резервуара.
2. Локальные язвы, каверны, питтинг и глубокие коррозионные поражения.
3. Расслоения и внутренние несплошности основного металла.
4. Дефекты сварных соединений и прилегающих зон.
5. Участки с повышенной скоростью износа по сравнению с предыдущими обследованиями.
6. Несоответствие фактических параметров проектным или нормативным значениям.
При этом ультразвуковая диагностика не заменяет расчет прочности и не должна рассматриваться изолированно от назначения резервуара, давления, температуры, свойств хранимой среды и режима эксплуатации. На основании протокола результатов и технического заключения можно определить необходимость ремонта, повторного обследования, ограничения рабочих параметров или проведения расширенного контроля качества. Все выводы формируются по данным инструментальных измерений и требованиям нормативной документации.
Как оформляются результаты обследования резервуара и определяется его остаточный ресурс?
По окончании ультразвукового контроля заказчику передается комплект документов, отражающий фактическое техническое состояние объекта и результаты выполненных измерений. Состав документации определяется техническим заданием, назначением резервуара, требованиями промышленной безопасности и объемом проведенных работ. Основным документом является протокол результатов, в котором указываются сведения об объекте, примененном оборудовании, условиях обследования, местах контроля, значениях толщины и выявленных отклонениях. При необходимости к нему прикладываются фотографии, схемы, ведомости и графическое отображение зон износа.
Для наглядного анализа формируется карта коррозии. На ней обозначаются пояса стенки, днище резервуара, кровля, сварные соединения, патрубки и точки измерения с указанием фактических значений. Если обследование проводится повторно, текущие данные сравниваются с архивными результатами. Это позволяет определить скорость коррозии, оценить динамику изменения толщины и выявить участки, требующие первоочередного ремонта. Отдельно указывается минимальная толщина, поскольку именно она часто определяет возможность безопасной эксплуатации конкретного элемента.
Остаточный ресурс рассчитывается с учетом фактического состояния металла, расчетных нагрузок, рабочего давления, температуры, свойств рабочей среды, проектной толщины, допустимых значений износа и прогнозируемой скорости коррозии. Для резервуаров сложной конструкции дополнительно учитываются состояние опор, днища, кровли, сварных соединений и элементов обвязки. По итогам анализа оформляется техническое заключение, где могут быть приведены следующие выводы:
1. Соответствие требованиям нормативной документации.
2. Возможность дальнейшей эксплуатации при установленных условиях.
3. Необходимость ремонта, зачистки, замены листов или усиления.
4. Рекомендуемый срок повторного контроля.
5. Ограничения по нагрузке, давлению, температуре либо рабочей среде.
6. Необходимость дополнительных методов технической диагностики.
Такой комплект подтверждает результаты лабораторного контроля и может использоваться при подготовке документов для промышленной безопасности, планировании ремонтных мероприятий и принятии решения о дальнейшем использовании резервуара.
Можно ли проводить ультразвуковой контроль резервуаров в действующей эксплуатации?
Возможность проведения контроля в действующем резервуаре определяется конструкцией объекта, свойствами хранимой среды, температурой, давлением, доступностью поверхностей и требованиями промышленной безопасности. Ультразвуковая толщинометрия относится к неразрушающим методам, поэтому во многих случаях не требует вырезки металла и вывода всей конструкции из эксплуатации. Однако сам факт применения ультразвукового метода не означает, что обследование всегда можно выполнять без остановки технологического процесса. Перед началом работ анализируются риски, оформляется техническое задание, уточняются зоны доступа и устанавливаются безопасные условия для персонала.
В действующей эксплуатации обычно возможны измерения на наружной поверхности стенки, кровли, патрубков и отдельных элементов, если к ним обеспечен безопасный доступ. Для подъема применяются инвентарные леса, подъемные платформы или другие разрешенные средства. При контроле днища резервуара необходимо учитывать, доступно ли оно снаружи или изнутри, имеются ли остатки продукта, пары, загрязнения и опасная атмосфера. Работы внутри емкости допускаются только после выполнения комплекса подготовительных мероприятий, включая освобождение, очистку, дегазацию, вентиляцию, газоанализ, оформление допуска и организацию страховки.
До начала обследования специалисты уточняют:
1. Находится ли резервуар под давлением или вакуумом.
2. Какой продукт хранится внутри и относится ли он к опасным веществам.
3. Допустимы ли работы вблизи действующих трубопроводов и оборудования.
4. Требуется ли остановка, частичное опорожнение или полное освобождение емкости.
5. Есть ли безопасный доступ к точкам измерения.
6. Какие требования предъявляет эксплуатирующая организация.
При невозможности безопасного доступа обследование переносят либо изменяют его объем. Для сложных объектов привлекаются специалисты, имеющие необходимую квалификацию, а измерения выполняет аккредитованная лаборатория с применением поверенного оборудования. Компания ЭкспертизаРоссия работает Пн-Пт 09-18 Сб-Вс вых., а в сентябре специалисты могут подготовить предварительную программу контроля с учетом объекта и условий его эксплуатации. Запрос на расчет и техническое задание можно направить Валерию Егоровичу. Телефон для связи: +7 931 105-63-33. При заказе услуги под ключ скидка от 16 процентов.
